新智元报道

编辑：好困 LRS

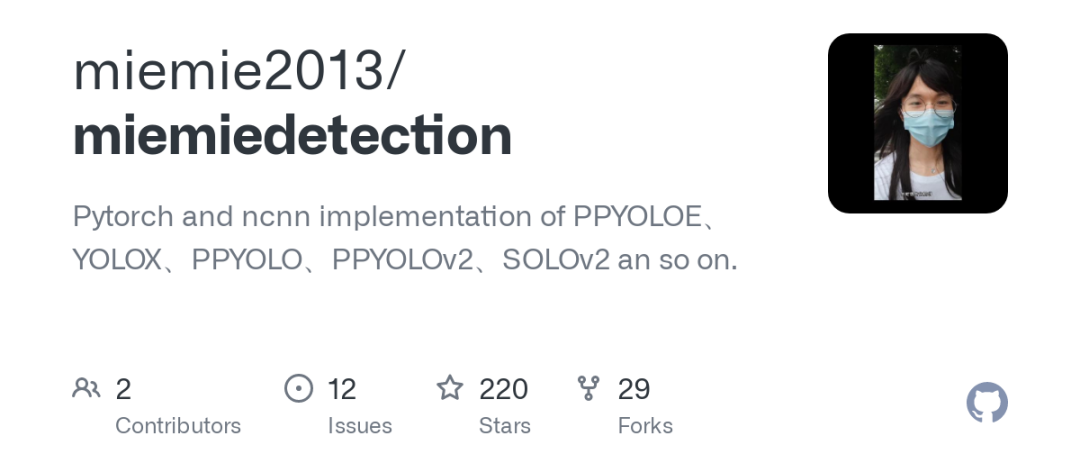

【新智元导读】今天给大家安利一个宝藏仓库miemiedetection ，该仓库集合了PPYOLO、PPYOLOv2、PPYOLOE三个算法pytorch实现三合一，其中的PPYOLOv2和PPYOLO算法刚刚支持了导出ncnn。

众所周知，PPYOLO和PPYOLOv2的导出部署非常困难，因为它们使用了可变形卷积、MatrixNMS等对部署不太友好的算子。

而作者在ncnn中实现了可变形卷积DCNv2、CoordConcat、PPYOLO Decode MatrixNMS等自定义层，使得使用ncnn部署PPYOLO和PPYOLOv2成为了可能。其中的可变形卷积层也已经被合入ncnn官方仓库。

在ncnn中对图片预处理时，先将图片从BGR格式转成RGB格式，然后用cv2.INTER_CUBIC方式将图片插值成640x640的大小，再使用相同的均值和标准差对图片进行归一化。以上全部与原版PPYOLOv2一样，从而确保了C++端和python端输入神经网络的图片张量是完全一样的。

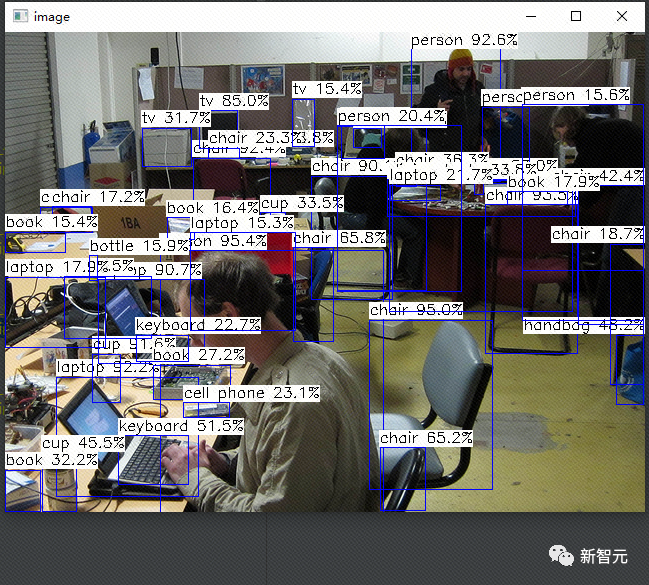

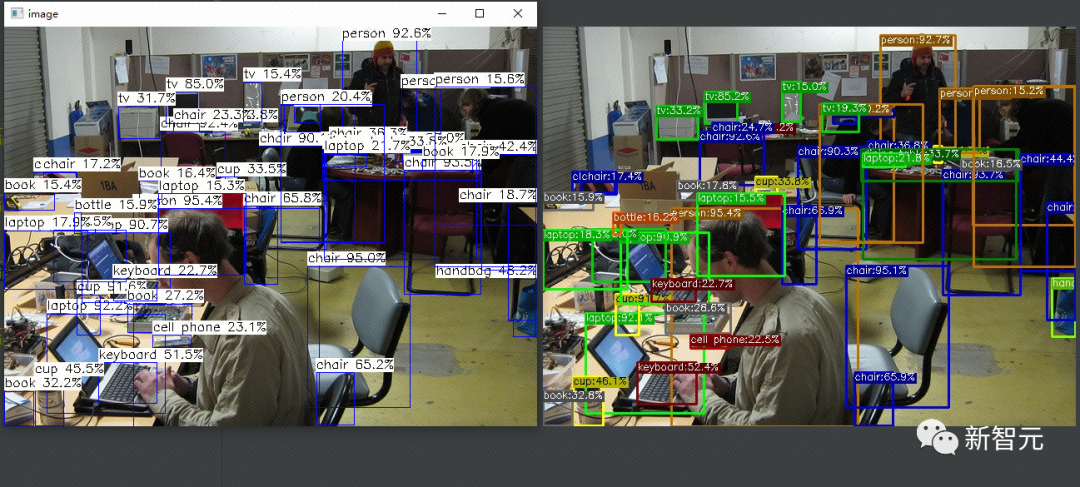

最后，ncnn的输出与miemiedetection的输出对比如下图所示：

其中，右边是miemiedetection的输出，为ppyolov2_r50vd_365e.pth这个模型预测的结果。在miemiedetection根目录下输入以下内容即可得到。

pythontools/demo.pyimage-fexps/ppyolo/ppyolov2_r50vd_365e.py-cppyolov2_r50vd_365e.pth--pathassets/000000013659.jpg--conf0.15--tsize640--save_result--devicegpu

左边则是ncnn相同的模型ppyolov2_r50vd_365e的结果，ncnn的运算结果与pytorch有细微差别，影响不大。

pytorch直接转ncnn

读了一部分ncnn的源码，确保对 *.bin 和 *.param 文件充分了解之后，封装了1个工具ncnn_utils，源码位于miemiedetection的mmdet/models/ncnn_utils.py，它支持写一次前向传播就能导出ncnn使用的 *.bin 和 *.param 文件，你只需给每个pytorch层增加1个export_ncnn()方法，export_ncnn()方法几乎只要照抄farward()方法就能把模型导出到ncnn。

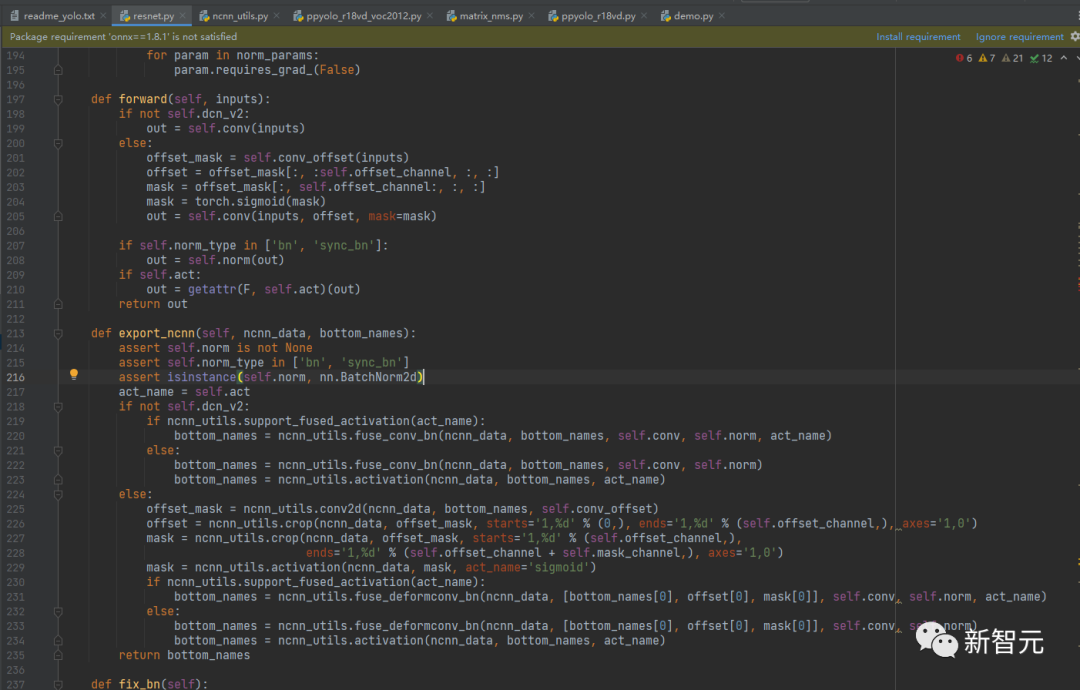

以下是ncnn_utils工具的使用示例：

是不是很牛x？你只要照着farward()方法写，在export_ncnn()方法里用ncnn_utils的api写一次前向传播就能把pytorch模型导出到ncnn。

在这个示例中，我展示了如何将resnet中使用的ConvNormLayer层导出到ncnn，ConvNormLayer层里包含了卷积层、bn层、激活层（当self.dcn_v2==False），或者是卷积层、可变形卷积层、bn层、激活层（当self.dcn_v2==True）。

为了提升ncnn的推理速度，我将卷积层（可变形卷积层）和bn层合并，另外，当激活函数是relu、leakyrelu、clip、sigmoid、mish、hardswish这些时，还可以将激活层合并到卷积层当中，这样就将3个层合并成了1个层，大大提高推理速度。

可变形卷积

卷积层可以视为可变形卷积在offset==0，mask==1时的特例。

一个形状为[in_c, h, w]的特征图inputs，经过普通卷积层（卷积核形状是[num_output, in_c, kernel_h, kernel_w]，w方向的步长、相邻卷积采样点的距离、卷积步长、左填充、右填充分别是kernel_w、dilation_w、stride_w、pad_left、pad_right，h方向的步长、相邻卷积采样点的距离、卷积步长、上填充、下填充分别是kernel_h、dilation_h、stride_h、pad_top、pad_bottom）后，得到的特征图形状是[num_output, out_h, out_w]，其中out_h = (h + pad_top + pad_bottom - dilation_h * (kernel_h - 1) + 1) / stride_h + 1，out_w = (w + pad_left + pad_right - dilation_w * (kernel_w - 1) + 1) / stride_w + 1。

一个形状为[in_c, h, w]的特征图inputs，经过可变形卷积层（卷积核形状是[num_output, in_c, kernel_h, kernel_w]，w方向的步长、相邻卷积采样点的距离、卷积步长、左填充、右填充分别是kernel_w、dilation_w、stride_w、pad_left、pad_right，h方向的步长、相邻卷积采样点的距离、卷积步长、上填充、下填充分别是kernel_h、dilation_h、stride_h、pad_top、pad_bottom）后，得到的特征图形状也是[num_output, out_h, out_w]，其中out_h = (h + pad_top + pad_bottom - dilation_h * (kernel_h - 1) + 1) / stride_h + 1，out_w = (w + pad_left + pad_right - dilation_w * (kernel_w - 1) + 1) / stride_w + 1。

但不同的是在可变形卷积层之前，inputs需要经过一个普通卷积层，获得可变形卷积需要的offset和mask，offset和mask的形状分别是[kernel_h * kernel_w * 2, out_h, out_w]、[kernel_h * kernel_w, out_h, out_w]。为什么是这个形状呢？

我们知道，inputs经过卷积层，卷积窗是不是滑动了out_h * out_w次？是的，因为每一行卷积窗滑动了out_w次，每一列卷积窗滑动了out_h次，所以总共滑动了out_h * out_w次。

此外，卷积采样点是不是有kernel_h * kernel_w个？

是的，offset表示的是卷积窗停留在每一个位置的时候，每个卷积采样点的偏移（有y、x两个坐标），所以offset的形状是[kernel_h * kernel_w * 2, out_h, out_w]。

但是，offset是浮点数，你怎么取原图inputs里的像素？双线性插值！对采样点的x、y坐标分别进行上取整和下取整，得到最近的4个采样点的坐标，然后将4个采样点的像素进行双线性插值，得到所求的像素val。

mask是0到1之间的值（进入可变形卷积层之前会经过sigmoid层），表示的是每个val的重要程度，所以它的形状是[kernel_h * kernel_w, out_h, out_w]。

offset和mask会和inputs一起进入可变形卷积层参与后续计算。

「talk is cheap, show me the code」，我们来看一下ncnn中可变形卷积的代码！

...
#include"deformableconv2d.h"

#include"fused_activation.h"

namespacencnn{

DeformableConv2D::DeformableConv2D()
{
one_blob_only=false;
support_inplace=false;
}

intDeformableConv2D::load_param(constParamDict&pd)
{
num_output=pd.get(0,0);
kernel_w=pd.get(1,0);
kernel_h=pd.get(11,kernel_w);
dilation_w=pd.get(2,1);dilation_h=pd.get(12,dilation_w);
stride_w=pd.get(3,1);
stride_h=pd.get(13,stride_w);
pad_left=pd.get(4,0);
pad_right=pd.get(15,pad_left);
pad_top=pd.get(14,pad_left);
pad_bottom=pd.get(16,pad_top);
bias_term=pd.get(5,0);
weight_data_size=pd.get(6,0);
activation_type=pd.get(9,0);
activation_params=pd.get(10,Mat());
return0;
}

intDeformableConv2D::load_model(constModelBin&mb)
{
weight_data=mb.load(weight_data_size,0);
if(weight_data.empty())
return-100;

if(bias_term)
{
bias_data=mb.load(num_output,1);
if(bias_data.empty())
return-100;
}
return0;
}

intDeformableConv2D::forward(conststd::vector<Mat>&bottom_blobs,std::vector<Mat>&top_blobs,constOption&opt)const
{
constMat&bottom_blob=bottom_blobs[0];
constMat&offset=bottom_blobs[1];

constboolhas_mask=(bottom_blobs.size()==3);

constintw=bottom_blob.w;
constinth=bottom_blob.h;
constintin_c=bottom_blob.c;
constsize_telemsize=bottm_blob.elemsize;

constintkernel_extent_w=dilation_w*(kernel_w-1)+1;
constintkernel_extent_h=dilation_h*(kernel_h-1)+1;

constintout_w=(w+pad_left+pad_right-kernel_extent_w)/stride_w+1;
constintout_h=(h+pad_top+pad_bottom-kernel_extent_h)/stride_h+1;

//output.shapeis[num_output,out_h,out_w](inpython).
Mat&output=top_blobs[0];
output.create(out_w,out_h,num_output,elemsize,opt.blob_allocator);
if(output.empty())
return-100;

constfloat*weight_ptr=weight_data;
constfloat*bias_ptr=weight_data;
if(bias_term)
bias_ptr=bias_data;

//deformableconv
#pragmaompparallelfornum_threads(opt.num_threads)
for(inth_col=0;h_col<out_h;h_col++)
{
for(intw_col=0;w_col<out_w;w_col++)
{
inth_in=h_col*stride_h-pad_top;
intw_in=w_col*stride_w-pad_left;
for(intoc=0;oc<num_output;oc++)
{
floatsum=0.f;
if(bias_term)
sum=bias_ptr[oc];
for(inti=0;i<kernel_h;i++)
{
for(intj=0;j<kernel_w;j++)
{
constfloatoffset_h=offset.channel((i*kernel_w+j)*2).row(h_col)[w_col];
constfloatoffset_w=offset.channel((i*kernel_w+j)*2+1).row(h_col)[w_col];
constfloatmask_=has_mask?bottom_blobs[2].channel(i*kernel_w+j).row(h_col)[w_col]:1.f;
constfloath_im=h_in+i*dilation_h+offset_h;
constfloatw_im=w_in+j*dilation_w+offset_w;

//Bilinear
constboolcond=h_im>-1&&w_im>-1&&h_im<h&&w_im<w;
inth_low=0;
intw_low=0;
inth_high=0;
intw_high=0;
floatw1=0.f;
floatw2=0.f;
floatw3=0.f;
floatw4=0.f;
boolv1_cond=false;
boolv2_cond=false;
boolv3_cond=false;
boolv4_cond=false;
if(cond)
{
h_low=floor(h_im);
w_low=floor(w_im);
h_high=h_low+1;
w_high=w_low+1;

floatlh=h_im-h_low;
floatlw=w_im-w_low;
floathh=1-lh;
floathw=1-lw;

v1_cond=(h_low>=0&&w_low>=0);
v2_cond=(h_low>=0&&w_high<=w-1);
v3_cond=(h_high<=h-1&&w_low>=0);
v4_cond=(h_high<=h-1&&w_high<=w-1);

w1=hh*hw;
w2=hh*lw;
w3=lh*hw;
w4=lh*lw;
}

for(intc_im=0;c_im<in_c;c_im++)
{
floatval=0.f;
if(cond)
{
floatv1=v1_cond?bottom_blob.channel(c_im).row(h_low)[w_low]:0.f;
floatv2=v2_cond?bottom_blob.channel(c_im).row(h_low)[w_high]:0.f;
floatv3=v3_cond?bottom_blob.channel(c_im).row(h_high)[w_low]:0.f;
floatv4=v4_cond?bottom_blob.channel(c_im).row(h_high)[w_high]:0.f;
val=w1*v1+w2*v2+w3*v3+w4*v4;
}
sum+=val*mask_*weight_ptr[((oc*in_c+c_im)*kernel_h+i)*kernel_w+j];
}
}
}
output.channel(oc).row(h_col)[w_col]=activation_ss(sum,activation_type,activation_params);
}
}
}
return0;
}

}//namespacencnn

forward()函数即可变形卷积的前向代码，bottom_blobs是可变形卷积的输入，当bottom_blobs里有3个输入时，分别是inputs、offset、mask，表示是DCNv2，当bottom_blobs里有2个输入时，分别是inputs、offset，表示是DCNv1。

接下来的代码，我计算了out_h、out_w，即输出特征图的高度和宽度。接下来是对输出张量output开辟空间，获取可变形卷积层的权重、偏置的指针weight_ptr、bias_ptr。最后进入for循环。

第1个for循环表示的是卷积窗在h方向滑动，滑了out_h次。

第2个for循环表示的是卷积窗在w方向滑动，滑了out_w次；之后计算的h_in、w_in分别表示当前卷积窗位置左上角采样点在pad之后的inputs的y坐标、x坐标（实际上inputs不需要pad，之后你会看到，采样点超出inputs的范围时，采样得到的像素强制取0）。

第3个for循环表示的是填写输出特征图的每一个通道，填了num_output次；首先让sum=0，当使用偏置时，sum=bias_ptr[oc]，即第oc个偏置。

第4、第5、第6个for循环遍历了卷积核的高度、宽度、通道数，计算卷积层权重weight每个卷积采样点每个通道和原图inputs相应位置的像素val（双线性插值得到）和积，再累加到sum中。offset_h、offset_w是当前卷积采样点的y、x偏移，mask_是双线性插值得到的val的重要程度。

真正采样位置的y坐标是h_im = 当前卷积窗左上角y坐标h_in + 卷积核内部y偏移i * dilation_h + y偏移offset_h；真正采样位置的x坐标是w_im = 当前卷积窗左上x坐标w_in + 卷积核内部x偏移j * dilation_w + x偏移offset_w。

之后，计算好双线性插值中h_im、w_im上下取整的结果h_low、w_low、h_high、w_high，双线性插值中4个像素的权重w1、w2、w3、w4等。注意，不要在for (int c_im = 0; c_im < in_c; c_im++){}中计算，因为在每一个输入通道中，采样位置h_im、w_im是相等的，所以h_low、w_low、h_high、w_high、w1、w2、w3、w4也是相等的，提前计算好就不用在每个输入通道重复计算，提高计算速度和算法效率。

第6个for循环中，遍历每个输入通道，求采样得到像素val，如果采样位置超出inputs的范围，取0；对比cond和v1_cond、v2_cond、v3_cond、v4_cond，会发现cond的边界会比v1_cond、v2_cond、v3_cond、v4_cond的边界大一点，比如当h_im==-1且w_im==-1时， cond是true。

这是因为，h_im和w_im会经过上下取整，其中上取整得到的采样点位置是(0, 0)，刚好是在inputs范围内，所以cond的边界会比v1_cond、v2_cond、v3_cond、v4_cond的边界大一点。

计算好val之后，将val * mask_ * weight_ptr[((oc * in_c + c_im) * kernel_h + i) * kernel_w + j]累加到sum之中。

PPYOLOv2输出解码

PPYOLOv2输出解码比YOLOv3复杂一些，它使用了iou_aware和Grid Sensitive。

在YOLOv3中，输出3个特征图，表示3种感受野（大中小）的预测结果，每个特征图的每个格子输出3个bbox，对应3个聚类出来的anchor进行解码。

当数据集类别数是80时候，YOLOv3每个特征图通道数是3 * (4+1+80)，3表示每个格子输出3个bbox，4表示未解码的xywh，1表示未解码的objness，80表示80个类别未解码的条件概率。PPYOLOv2使用了iou_aware，每个特征图通道数是3 * (1+4+1+80)，即每个bbox多出1个ioup属性。共有258个通道，但是前3个通道才是每个bbox的ioup，后255个通道和YOLOv3的排列一样。

通过阅读IouAwareLoss的代码，ioup使用F.binary_cross_entropy_with_logits()训练，解码时需要用sigmoid()激活，使用当前预测框和它所学习的gt的iou作为监督信息，所以ioup其实预测的是当前预测框和它所学习的gt的iou。所以，当然是希望ioup越大越好。

在mmdet(ppdet)中，用了1条曲线救国的道路对输出解码：

#mmdet/models/heads/yolov3_head.py
...
ifself.iou_aware:
na=len(self.anchors[i])
ioup,x=out[:,0:na,:,:],out[:,na:,:,:]
b,c,h,w=x.shape
no=c//na
x=x.reshape((b,na,no,h*w))
ioup=ioup.reshape((b,na,1,h*w))
obj=x[:,:,4:5,:]
ioup=torch.sigmoid(ioup)
obj=torch.sigmoid(obj)
obj_t=(obj**(1-self.iou_aware_factor))*(
ioup**self.iou_aware_factor)
obj_t=_de_sigmoid(obj_t)
loc_t=x[:,:,:4,:]
cls_t=x[:,:,5:,:]
y_t=torch.cat([loc_t,obj_t,cls_t],2)
out=y_t.reshape((b,c,h,w))
box,score=paddle_yolo_box(out,self._anchors[self.anchor_masks[i]],self.downsample[i],
self.num_classes,self.scale_x_y,im_size,self.clip_bbox,
conf_thresh=self.nms_cfg['score_threshold'])

即分别对ioup和obj进行sigmoid激活，再obj_t = (obj ** (1 - self.iou_aware_factor)) * (ioup ** self.iou_aware_factor)作为新的obj，新的obj经过sigmoid的反函数还原成未接码状态，未接码的新obj贴回x中。最后out的通道数是255，只要像原版YOLOv3那样解码out就行了。

这么做的原因是paddle_yolo_box()的作用是对原版YOLOv3的输出进行解码，充分利用paddle_yolo_box()的话就不用自己写解码的代码。所以就走了曲线救国的道路。

从中我们可以得到一些信息，ioup只不过是和obj经过表达式obj_t = (obj ** (1 - self.iou_aware_factor)) * (ioup ** self.iou_aware_factor)得到新的obj，其余只要像YOLOv3一样解码就ok了！

所以在ncnn中，我这样实现PPYOLOv2的解码：

//examples/test2_06_ppyolo_ncnn.cpp
...
classPPYOLODecodeMatrixNMS:publicncnn::Layer
{
public:
PPYOLODecodeMatrixNMS()
{
//miemie2013:ifnumofinputtensors>1ornumofoutputtensors>1,youmustsetone_blob_only=false
//Andncnnwilluseforward(conststd::vector<Mat>&bottom_blobs,std::vector<Mat>&top_blobs,constOption&opt)method
//orforward_inplace(std::vector<Mat>&bottom_top_blobs,constOption&opt)method
one_blob_only=false;
support_inplace=false;
}

virtualintload_param(constncnn::ParamDict&pd)
{
num_classes=pd.get(0,80);
anchors=pd.get(1,ncnn::Mat());
strides=pd.get(2,ncnn::Mat());
scale_x_y=pd.get(3,1.f);
iou_aware_factor=pd.get(4,0.5f);
score_threshold=pd.get(5,0.1f);
anchor_per_stride=pd.get(6,3);
post_threshold=pd.get(7,0.1f);
nms_top_k=pd.get(8,500);
keep_top_k=pd.get(9,100);
kernel=pd.get(10,0);
gaussian_sigma=pd.get(11,2.f);
return0;
}

virtualintforward(conststd::vector<ncnn::Mat>&bottom_blobs,std::vector<ncnn::Mat>&top_blobs,constncnn::Option&opt)const
{
constncnn::Mat&bottom_blob=bottom_blobs[0];
constinttensor_num=bottom_blobs.size()-1;
constsize_telemsize=bottom_blob.elemsize;
constncnn::Mat&im_scale=bottom_blobs[tensor_num];
constfloatscale_x=im_scale[0];
constfloatscale_y=im_scale[1];

intout_num=0;
for(size_tb=0;b<tensor_num;b++)
{
constncnn::Mat&tensor=bottom_blobs[b];
constintw=tensor.w;
constinth=tensor.h;
out_num+=anchor_per_stride*h*w;
}

ncnn::Matbboxes;
bboxes.create(4*out_num,elemsize,opt.blob_allocator);
if(bboxes.empty())
return-100;

ncnn::Matscores;
scores.create(num_classes*out_num,elemsize,opt.blob_allocator);
if(scores.empty())
return-100;
float*bboxes_ptr=bboxes;
float*scores_ptr=scores;

//decode
for(size_tb=0;b<tensor_num;b++)
{
constncnn::Mat&tensor=bottom_blobs[b];
constintw=tensor.w;
constinth=tensor.h;
constintc=tensor.c;
constbooluse_iou_aware=(c==anchor_per_stride*(num_classes+6));
constintchannel_stride=use_iou_aware?(c/anchor_per_stride)-1:(c/anchor_per_stride);
constintcx_pos=use_iou_aware?anchor_per_stride:0;
constintcy_pos=use_iou_aware?anchor_per_stride+1:1;
constintw_pos=use_iou_aware?anchor_per_stride+2:2;
constinth_pos=use_iou_aware?anchor_per_stride+3:3;
constintobj_pos=use_iou_aware?anchor_per_stride+4:4;
constintcls_pos=use_iou_aware?anchor_per_stride+5:5;
floatstride=strides[b];

#pragmaompparallelfornum_threads(opt.num_threads)
for(inti=0;i<h;i++)
{
for(intj=0;j<w;j++)
{
for(intk=0;k<anchor_per_stride;k++)
{
floatobj=tensor.channel(obj_pos+k*channel_stride).row(i)[j];
obj=static_cast<float>(1.f/(1.f+expf(-obj)));
if(use_iou_aware)
{
floatioup=tensor.channel(k).row(i)[j];
ioup=static_cast<float>(1.f/(1.f+expf(-ioup)));
obj=static_cast<float>(pow(obj,1.f-iou_aware_factor)*pow(ioup,iou_aware_factor));
}
if(obj>score_threshold)
{
//GridSensitive
floatcx=static_cast<float>(scale_x_y/(1.f+expf(-tensor.channel(cx_pos+k*channel_stride).row(i)[j]))+j-(scale_x_y-1.f)*0.5f);
floatcy=static_cast<float>(scale_x_y/(1.f+expf(-tensor.channel(cy_pos+k*channel_stride).row(i)[j]))+i-(scale_x_y-1.f)*0.5f);
cx*=stride;
cy*=stride;
floatdw=static_cast<float>(expf(tensor.channel(w_pos+k*channel_stride).row(i)[j])*anchors[(b*anchor_per_stride+k)*2]);
floatdh=static_cast<float>(expf(tensor.channel(h_pos+k*channel_stride).row(i)[j])*anchors[(b*anchor_per_stride+k)*2+1]);
floatx0=cx-dw*0.5f;
floaty0=cy-dh*0.5f;
floatx1=cx+dw*0.5f;
floaty1=cy+dh*0.5f;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4]=x0/scale_x;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4+1]=y0/scale_y;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4+2]=x1/scale_x;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4+3]=y1/scale_y;
for(intr=0;r<num_classes;r++)
{
floatscore=static_cast<float>(obj/(1.f+expf(-tensor.channel(cls_pos+k*channel_stride+r).row(i)[j])));
scores_ptr[((i*w+j)*anchor_per_stride+k)*num_classes+r]=score;
}
}else
{
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4]=0.f;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4+1]=0.f;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*+2]=1.f;
bboxes_ptr[((i*w+j)*anchor_per_stride+k)*4+3]=1.f;
for(intr=0;r<num_classes;r++)
{
scores_ptr[((i*w+j)*anchor_per_stride+k)*num_classes+r]=-1.f;
}
}
}
}
}
bboxes_ptr+=h*w*anchor_per_stride*4;
scores_ptr+=h*w*anchor_per_stride*num_classes;
}
...

只要在obj那里动手脚，其余像YOLOv3那样解码就行了，而且，只对obj > score_threshold的bbox解码，其余bbox敷衍处理，提升后处理速度。

Grid Sensitive的提出是为了解决训练过程中gt中心点落在格子线上的问题，它允许解码后的x、y超出0~1的范围一点点。

MatrixNMS

MatrixNMS为实例分割SOLO中提出的nms算法，原版MatrixNMS非常巧妙地通过一个矩阵乘法求掩码两两之间的iou，只需将求掩码两两之间的iou改成求预测框两两之间的iou，即可将MatrixNMS应用于目标检测算法的后处理。

MatrixNMS的优点是不用设置nms_iou这个比较敏感的超参数；以及，理论速度比multiclass_nms快，因为它用了矩阵乘法求掩码两两之间的iou，矩阵乘法可用gpu并行高速计算；multiclass_nms对每个类别会选出1个得分最高的预测框（该预测框肯定会保留下来），然后分别与得分比它低的同类预测框计算iou，iou高于nms_iou的将会被舍弃，然后进行第二次迭代，从剩余的预测框里再次选出得分最高的，重复上述过程。

multiclass_nms需要进行多次迭代，每一次迭代依赖于上一次迭代，无法做到并行，因为你不能提前预知哪个预测框会被保留。MatrixNMS就没有这种迭代过程，其理论速度要快于multiclass_nms。

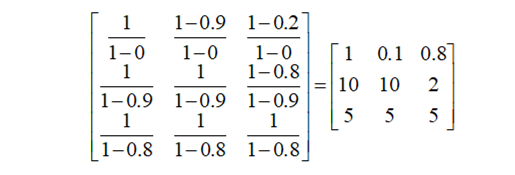

MatrixNMS采用了「减分」机制，对于每一个类别的每一个预测框，如果和得分比它高的同类预测框有iou（重叠），它的得分会被扣掉一些，之后，通过post_threshold分数阈值过滤掉低分数的预测框，剩下的就是最后的预测框了。

「talk is cheap, show me the code」，我们来看一下ncnn中MatrixNMS的代码！

//examples/test2_06_ppyolo_ncnn.cpp
...
structBbox
{
floatx0;
floaty0;
floatx1;
floaty1;
intclsid;
floatscore;
};

boolcompare_desc(Bboxbbox1,Bboxbbox2)
{
returnbbox1.score>bbox2.score;
}

floatcalc_iou(Bboxbbox1,Bboxbbox2)
{
floatarea_1=(bbox1.y1-bbox1.y0)*(bbox1.x1-bbox1.x0);
floatarea_2=(bbox2.y1-bbox2.y0)*(bbox2.x1-bbox2.x0);
floatinter_x0=std::max(bbox1.x0,bbox2.x0);
floatinter_y0=std::max(bbox1.y0,bbox2.y0);
floatinter_x1=std::min(bbox1.x1,bbox2.x1);
floatinter_y1=std::min(bbox1.y1,bbox2.y1);
floatinter_w=std::max(0.f,inter_x1-inter_x0);
floatinter_h=std::max(0.f,inter_y1-inter_y0);
floatinter_area=inter_w*inter_h;
floatunion_area=area_1+area_2-inter_area+0.000000001f;
returninter_area/union_area;
}
...
classPPYOLODecodeMatrixNMS:publicncnn::Layer
{
public:
...
virtualintforward(conststd::vector<ncnn::Mat>&bottom_blobs,std::vector<ncnn::Mat>&top_blobs,constncnn::Option&opt)const
{
...
//keepbboxwhosescore>score_threshold
std::vector<Bbox>bboxes_vec;
for(inti=0;i<out_num;i++)
{
floatx0=bboxes[i*4];
floaty0=bboxes[i*4+1];
floatx1=bboxes[i*4+2];
floaty1=bboxes[i*4+3];
for(intj=0;j<num_classes;j++)
{
floatscore=scores[i*num_classes+j];
if(score>score_threshold)
{
Bboxbbox;
bbox.x0=x0;
bbox.y0=y0;
bbox.x1=x1;
bbox.y1=y1;
bbox.clsid=j;
bbox.score=score;
bboxes_vec.push_back(bbox);
}
}
}
if(bboxes_vec.size()==0)
{
ncnn::Mat&pred=top_blobs[0];
pred.create(0,0,elemsize,opt.blob_allocator);
if(pred.empty())
return-100;
return0;
}
//sortandkeeptopnms_top_k
intnms_top_k_=nms_top_k;
if(bboxes_vec.size()<nms_top_k)
nms_top_k_=bboxes_vec.size();
size_tcount{(size_t)nms_top_k_};
std::partial_sort(std::begin(bboxes_vec),std::begin(bboxes_vec)+count,std::end(bboxes_vec),compare_desc);
if(bboxes_vec.size()>nms_top_k)
bboxes_vec.resize(nms_top_k);

//----------------------MatrixNMS----------------------
//calcaioumatrixwhoseshapeis[n,n],nisbboxes_vec.size()
intn=bboxes_vec.size();
float*decay_iou=newfloat[n*n];
for(inti=0;i<n;i++)
{
for(intj=0;j<n;j++)
{
if(j<i+1)
{
decay_iou[i*n+j]=0.f;
}else
{
boolsame_clsid=bboxes_vec[i].clsid==bboxes_vec[j].clsid;
if(same_clsid)
{
floatiou=calc_iou(bboxes_vec[i],bboxes_vec[j]);
decay_iou[i*n+j]=iou;
}else
{
decay_iou[i*n+j]=0.f;
}
}
}
}

//getmaxiouofeachcol
float*compensate_iou=newfloat[n];
for(inti=0;i<n;i++)
{
floatmax_iou=decay_iou[i];
for(intj=0;j<n;j++)
{
if(decay_iou[j*n+i]>max_iou)
max_iou=decay_iou[j*n+i];
}
compensate_iou[i]=max_iou;
}

float*decay_atrix=newfloat[n*n];
//getmindecay_valueofeachcol
float*decay_coefficient=newfloat[n];

if(kernel==0)//gaussian
{
for(inti=0;i<n;i++)
{
for(intj=0;j<n;j++)
{
decay_matrix[i*n+j]=static_cast<float>(expf(gaussian_sigma*(compensate_iou[i]*compensate_iou[i]-decay_iou[i*n+j]*decay_iou[i*n+j])));
}
}
}elseif(kernel==1)//linear
{
for(inti=0;i<n;i++)
{
for(intj=0;j<n;j++)
{
decay_matrix[i*n+j]=(1.f-decay_iou[i*n+j])/(1.f-compensate_iou[i]);
}
}
}
for(inti=0;i<n;i++)
{
floatmin_v=decay_matrix[i];
for(intj=0;j<n;j++)
{
if(decay_matrix[j*n+i]<min_v)
min_v=decay_matrix[j*n+i];
}
decay_coefficient[i]=min_v;
}
for(inti=0;i<n;i++)
{
bboxes_vec[i].score*=decay_coefficient[i];
}
//----------------------MatrixNMS(end)----------------------

std::vector<Bbox>bboxes_vec_keep;
for(inti=0;i<n;i++)
{
if(bboxes_vec[i].score>post_threshold)
{
bboxes_vec_keep.push_back(bboxes_vec[i]);
}
}
n=bboxes_vec_keep.size();
if(n==0)
{
ncnn::Mat&pred=top_blobs[0];
pred.create(0,0,elemsize,opt.blob_allocator);
if(pred.empty())
return-100;
return0;
}
//sortandkeepkeep_top_k
intkeep_top_k_=keep_top_k;
if(n<keep_top_k)
keep_top_k_=n;
size_tkeep_count{(size_t)keep_top_k_};
std::partial_sort(std::begin(bboxes_vec_keep),std::begin(bboxes_vec_keep)+keep_count,std::end(bboxes_vec_keep),compare_desc);
if(bboxes_vec_keep.size()>keep_top_k)
bboxes_vec_keep.resize(keep_top_k);

ncnn::Mat&pred=top_blobs[0];
pred.create(6*n,elemsize,opt.blob_allocator);
if(pred.empty())
return-100;
float*pred_ptr=pred;
for(inti=0;i<n;i++)
{
pred_ptr[i*6]=(float)bboxes_vec_keep[i].clsid;
pred_ptr[i*6+1]=bboxes_vec_keep[i].score;
pred_ptr[i*6+2]=bboxes_vec_keep[i].x0;
pred_ptr[i*6+3]=bboxes_vec_keep[i].y0;
pred_ptr[i*6+4]=bboxes_vec_keep[i].x1;
pred_ptr[i*6+5]=bboxes_vec_keep[i].y1;
}
pred=pred.reshape(6,n);
return0;
}
...

第一步，将得分超过score_threshold的预测框保存到bboxes_vec里，这是第一次分数过滤；如果没有预测框的得分超过score_threshold，直接返回1个形状是(0, 0)的Mat代表没有物体。

第二步，将bboxes_vec中的前nms_top_k个预测框按照得分降序排列，bboxes_vec中只保留前nms_top_k个预测框。

第三步，进入MatrixNMS，设此时bboxes_vec里有n个预测框，我们计算一个n * n的矩阵decay_iou，下三角部分（包括对角线）是0，表示的是bboxes_vec中的预测框两两之间的iou，而且，只计算同类别预测框的iou，非同类的预测框iou置为0；

接下来的代码比较难以理解，我举个例子说明，比如经过第一次分数过滤和得分降序排列后，剩下编号为0、1、2的3个同类的预测框，假设此时的decay_iou值为：

如果某个预测框与比它分高的同类预测框有较高的iou，它应该减去更多的分，这该怎么实现呢？

一个比较简单的做法是对矩阵1-decay_iou每一列求最小值，即对矩阵：

每一列求最小，得到衰减系数向量decay_coefficient=[1, 0.1, 0.2]，然后每个bbox的得分再和衰减系数向量里相应的值相乘，就实现减分的效果了！

比如0号预测框，它的得分应该乘以1，这很好理解，它是得分最高的预测框，应该被保留，不应该减分。

对于1号预测框，它的得分应该乘以0.1，这很好理解，它与0号预测框的iou高达0.9，应该减去很多分。

对于2号预测框，它的得分应该乘以0.2，这很好理解，它与1号预测框的iou高达0.8，应该减去很多分。

但是这样做真的正确吗？

如果用multiclass_nms做nms算法，假设设定的nms_iou=0.6，第0次迭代，首先保留得分最高的0号预测框，发现1号预测框和0号预测框的iou高达0.9，所以舍弃1号预测框，发现2号预测框和0号预测框的iou是0.2，保留2号预测框；第1次迭代，首先保留得分最高的2号预测框，发现没有预测框了，nms算法结束。所以最后保留的是0号预测框和2号预测框。

上面的分析中，仅仅是因为2号预测框与1号预测框的iou高达0.8，就让2号预测框的分数乘以0.2，是非常不正确的做法，因为1号预测框与0号预测框的iou高达0.9，1号预测框有很大概率是会被舍弃的，不能因为2号预测框与可能被舍弃的1号预测框的iou高达0.8，就让2号预测框减去很多分。

那么怎么解决这个问题呢？补偿！

1-0.8没有什么参考意义，我们应该将它放大，可以让它除以(1-0.9)实现，0.9表示1号预测框与0号预测框的iou高达0.9，这样逐列取最小的时候就可能取不到它了。而且，不应该只有1号预测框与2号预测框这么做，预测框两两之间都应该这么做。

我们看接下来的代码，逐列取decay_iou的最大值得到补偿向量compensate_iou，在这个示例中compensate_iou=[0, 0.9, 0.8]，然后求一个n * n的矩阵decay_matrix，当kernel == 1时，是linear，它的计算公式是(1-decay_iou)矩阵的每一行元素都除以(1-compensate_iou的第i个值)（假设当前行id是i），所以在这个示例中，decay_matrix的值是：

逐列取decay_matrix的最小值，即可得到decay_coefficient=[1, 0.1, 0.8]，你看，2号预测框的得分应该乘以0.8，是由于它和0号预测框的iou是0.2导致的，它减去的分数就比较少。而此时1号预测框和2号预测框在decay_matrix中的值被补偿（被放大）到2，参考意义不大，逐列取最小时取不到它。

现在你应该能更好地理解代码中decay_matrix的计算公式了吗？

decay_matrix[i*n+j]=(1.f-decay_iou[i*n+j])/(1.f-compensate_iou[i]);

第i个预测框和第j个预测框的iou是decay_iou[i * n + j]，第i个预测框它觉得第j个预测框的衰减系数应该是(1.f - decay_iou[i * n + j])，但是第i个预测框它觉得的就是对的吗？

还要看第i个预测框是否被抑制，第i个预测框如果没有被抑制，那么(1.f - decay_iou[i * n + j])就有参考意义，第i个预测框如果被抑制，那么(1.f - decay_iou[i * n + j])就没有什么参考意义。

所以需要除以(1.f - compensate_iou[i])作为补偿，compensate_iou[i]表示的是第i个预测框与比它分高的预测框的最高iou：

如果这个max_iou很大，衰减系数就会被放大，第i个预测框它觉得第j个预测框的衰减系数是xxx就没什么参考意义；如果这个max_iou很小，衰减系数就会放大得很小（max_iou==0时不放大），第i个预测框它觉得第j个预测框的衰减系数是xxx就有参考意义。

然后，逐列取decay_matrix的最小值，第j列的最小值应该是decay_iou[i * n + j]越大越好、compensate_iou[i]越小越好的那个第i个预测框提供。

当kernel == 0，也仅仅表示用其它的函数表示衰减系数和补偿而已。所有的预测框的得分乘以decay_coefficient相应的值实现减分，MatrixNMS结束。

第四步，将得分超过post_threshold的预测框保存到bboxes_vec_keep里，这是第二次分数过滤；如果没有预测框的得分超过post_threshold，直接返回1个形状是(0, 0)的Mat代表没有物体。

第五步，将bboxes_vec_keep中的前keep_top_k个预测框按照得分降序排列，bboxes_vec_keep中只保留前keep_top_k个预测框。

最后，写1个形状是(n, 6)的Mat表示最终所有的预测框后处理结束。

如何导出

（1）第一步，在miemiedetection根目录下输入这些命令下载paddle模型：

wgethttps://paddledet.bj.bcebos.com/models/ppyolo_r50vd_dcn_2x_coco.pdparams
wgethttps://paddledet.bj.bcebos.com/models/ppyolo_r18vd_coco.pdparams
wgethttps://paddledet.bj.bcebos.com/models/ppyolov2_r50vd_dcn_365e_coco.pdparams
wgethttps://paddledet.bj.bcebos.com/models/ppyolov2_r101vd_dcn_365e_coco.pdparams

（2）第二步，在miemiedetection根目录下输入这些命令将paddle模型转pytorch模型：

pythontools/convert_weights.py-fexps/ppyolo/ppyolo_r50vd_2x.py-cppyolo_r50vd_dcn_2x_coco.pdparams-ocppyolo_r50vd_2x.pth-nc80
pythontools/convert_weights.py-fexps/ppyolo/ppyolo_r18vd.py-cppyolo_r18vd_coco.pdparams-ocppyolo_r18vd.pth-nc80
pythontools/convert_weights.py-fexps/ppyolo/ppyolov2_r50vd_365e.py-cppyolov2_r50vd_dcn_365e_coco.pdparams-ocppyolov2_r50vd_365e.pth-nc80
pythontools/convert_weights.py-fexps/ppyolo/ppyolov2_r101vd_365e.py-cppyolov2_r101vd_dcn_365e_coco.pdparams-ocppyolov2_r101vd_365e.pth-nc80

（3）第三步，在miemiedetection根目录下输入这些命令将pytorch模型转ncnn模型：

pythontools/demo.pyncnn-fexps/ppyolo/ppyolo_r18vd.py-cppyolo_r18vd.pth--ncnn_output_pathppyolo_r18vd--conf0.15
pythontools/demo.pyncnn-fexps/ppyolo/ppyolo_r50vd_2x.py-cppyolo_r50vd_2x.pth--ncnn_output_pathppyolo_r50vd_2x--conf0.15
pythontools/demo.pyncnn-fexps/ppyolo/ppyolov2_r50vd_365e.py-cppyolov2_r50vd_365e.pth--ncnn_output_pathppyolov2_r50vd_365e--conf0.15
pythontools/demo.pyncnn-fexps/ppyolo/ppyolov2_r101vd_365e.py-cppyolov2_r101vd_365e.pth--ncnn_output_pathppyolov2_r101vd_365e--conf0.15

-c代表读取的权重，--ncnn_output_path表示的是保存为NCNN所用的 *.param 和 *.bin 文件的文件名，--conf 0.15表示的是在PPYOLODecodeMatrixNMS层中将score_threshold和post_threshold设置为0.15，你可以在导出的 *.param 中修改score_threshold和post_threshold，分别是PPYOLODecodeMatrixNMS层的5=xxx 7=xxx属性。

然后，下载ncnn_ppyolov2 这个仓库（它自带了glslang和实现了ppyolov2推理），按照官方how-to-build 文档进行编译ncnn。

编译完成后，将上文得到的ppyolov2_r50vd_365e.param、ppyolov2_r50vd_365e.bin、...这些文件复制到ncnn_ppyolov2的build/examples/目录下，最后在ncnn_ppyolov2根目录下运行以下命令进行ppyolov2的预测：

cdbuild/examples
./test2_06_ppyolo_ncnn../../my_tests/000000013659.jpgppyolo_r18vd.paramppyolo_r18vd.bin416
./test2_06_ppyolo_ncnn../../my_tests/000000013659.jpgppyolo_r50vd_2x.paramppyolo_r50vd_2x.bin608
./test2_06_ppyolo_ncnn../../my_tests/000000013659.jpgppyolov2_r50vd_365e.paramppyolov2_r50vd_365e.bin640
./test2_06_ppyolo_ncnn../../my_tests/000000013659.jpgppyolov2_r101vd_365e.paramppyolov2_r101vd_365e.bin640

每条命令最后1个参数416、608、640表示的是将图片resize到416、608、640进行推理，即target_size参数。会弹出一个这样的窗口展示预测结果：
