作者 | 云朵君

来源 | 数据STUDIO

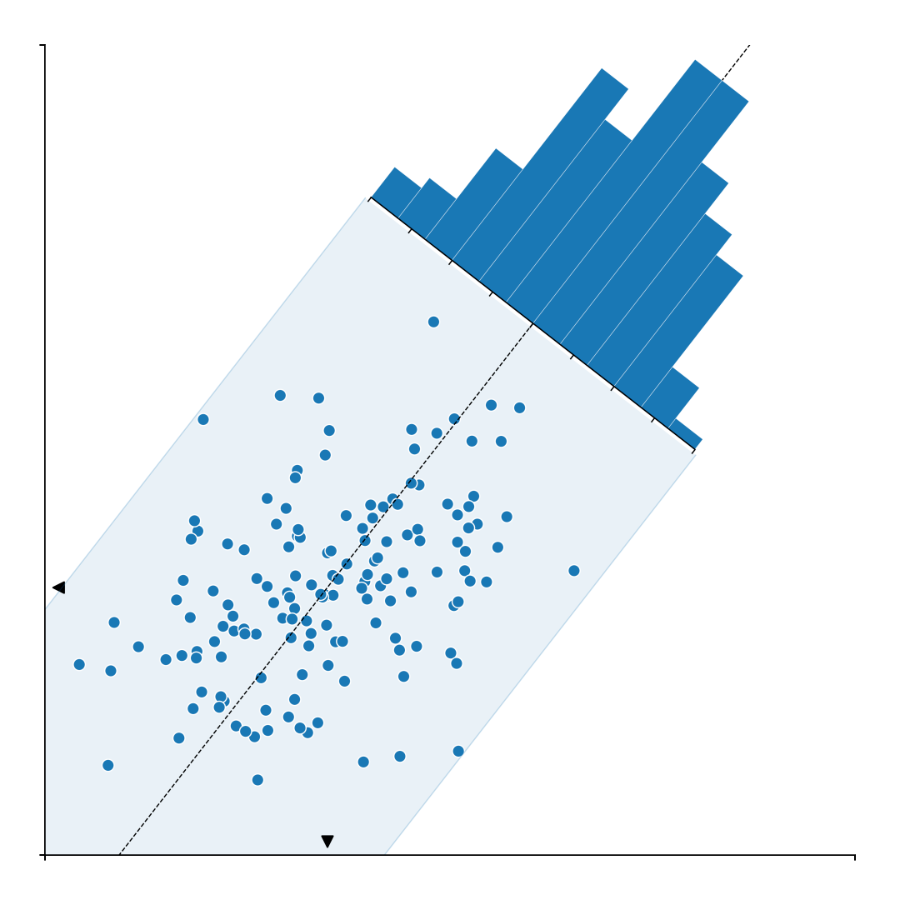

这乍是一个简单的散点图，有两个主轴，显示一些高斯数据。并且在图中添加了一个垂直于第一个主成分轴的直方图，以显示主成份轴上的分布。这个图可能看起来很简单(散点图和有方向的直方图)，其实不然，绘制这样的图也比较困难。主要的困难是要使直方图处于正确的位置、大小和方向，位置必须在数据坐标中设置，大小必须在图形标准化坐标中给出，方向必须在角度中给出。更复杂的是，我们想要用数据点来表示直方图上方柱子及文本的高度。

首先导入需要的模块

importnumpyasnp
importmatplotlib.pyplotasplt
frommatplotlib.patchesimportPolygon
frommatplotlib.transformsimportAffine2D
importmpl_toolkits.axisartist.floating_axesasfloatng_axes
#设置随机数种子
np.random.seed(123)

数据准备

生成一些数据。

#
Z0=np.random.normal(0,(1.25,0.75),(150,2))
#Z0:2D的随机array点
Z1=Affine2D().rotate_deg(35).transform(Z0)
#Z1:旋转后的Z0
Zm=Z1.mean(axis=0)
# Z1的均值：Zm = np.array([0.13746892, -0.02793329])

PCA 主成分分析

注意，对于某些点，PC1和PC2需要转置。

W,V=np.linalg.eig(np.cov(Z1.T))
#W:特征值,V:特征向量
PC1,PC2=V[np.argsort(abs(W))]
#PC1,PC2:第一和第二主成分
ifPC2[1]<0:
#确保PC2"向上"
PC2=-PC2
rotation=180*np.arctan2(*PC1)/np.pi
#37.89555000213858
T=np.array([PC1[0],PC1[1]])
#PC1切向量
O=np.array([PC2[0],PC2[1]])
#PC1正交向量

PC1
array([0.61422391, 0.78913179])
PC2
array([-0.78913179,  0.61422391])

绘制散点图

设置画布

fig=plt.figure(figsize=(8,8))
ax1=fig.add_axes([0.05,0.05,0.9,0.9],aspect=1)

绘制散点图

绘制散点图，并设置轴参数。

ax1.scatter(Z1[:,0],Z1[:,1],
s=50,fc="C0",
ec="white",lw=0.75)
ax1.set_xlim([-3,6])
ax1.set_xticks([-3,6])
ax1.set_xticklabels([])
ax1.set_ylim([-3,6])
ax1.set_yticks([-3,6])
ax1.set_yticklabels([])
ax1.spines["top"].set_visible(False)
ax1.spines["right"].set_visible(False)

fig.add_axes()为图形添加轴。
add_axes() 方法需要一个由4个元素组成的list对象，分别对应图形的左、底、宽、高。每个数字必须在0和1之间。

2D的随机生成的array点：

Z0=np.random.normal(0,(1.25,0.75),(150,2))

Z1是旋转后的Z0：

Z1=Affine2D().rotate_deg(35).transform(Z0)

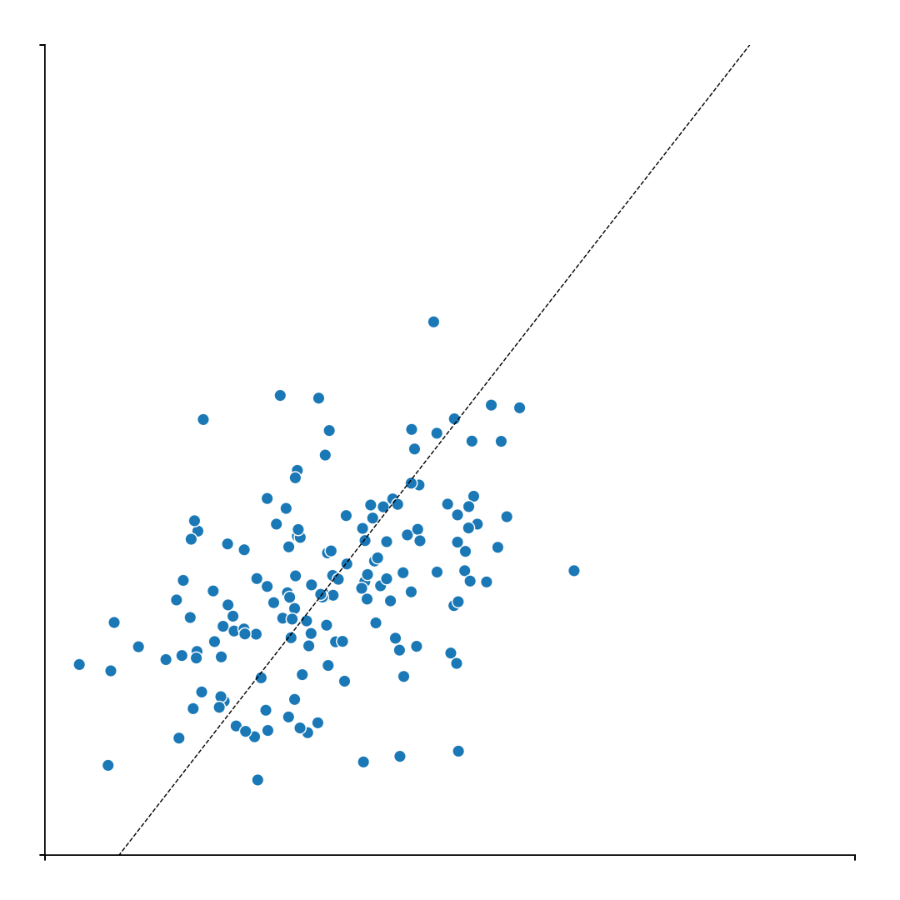

绘制 PCA 轴

P0: 沿着PC1的长线的端点

P0=np.vstack([Zm-T*10,Zm+T*10])
ax1.plot(P0[:,0],P0[:,1],
color="black",linestyle="--",
linewidth=0.75,zorder=10)

array([[-6.0047702 , -7.91925121],
      [ 6.27970805,  7.86338463]])

计算沿正交方向到主成分分析分布的宽度。主轴是通过旋转点并在Y轴上取max来实现的。

transform=Affine2D().rotate_deg(-rotation)
P1=transform.transform(Z1-Z1.mean(axis=0))
#P1:沿着x轴，旋转Z1
#print(P1)
d=np.abs(P1[:,1]).max()
#d:P0到Z1之间的最大距离

#画一个矩形，围绕分布和朝向主成分分析主轴
#P2:矩形周围Z1
P2=np.vstack(
[Zm-10*T-d*O,
Zm+(6-d)*T-d*O,
Zm+(6-d)*T+d*O,
Zm-10*T+d*O,
])

ax1.add_patch(

Polygon(P2,
closed=True,fill=True,
edgecolor="None",facecolor="C0",
alpha=0.1,zorder=-50,))

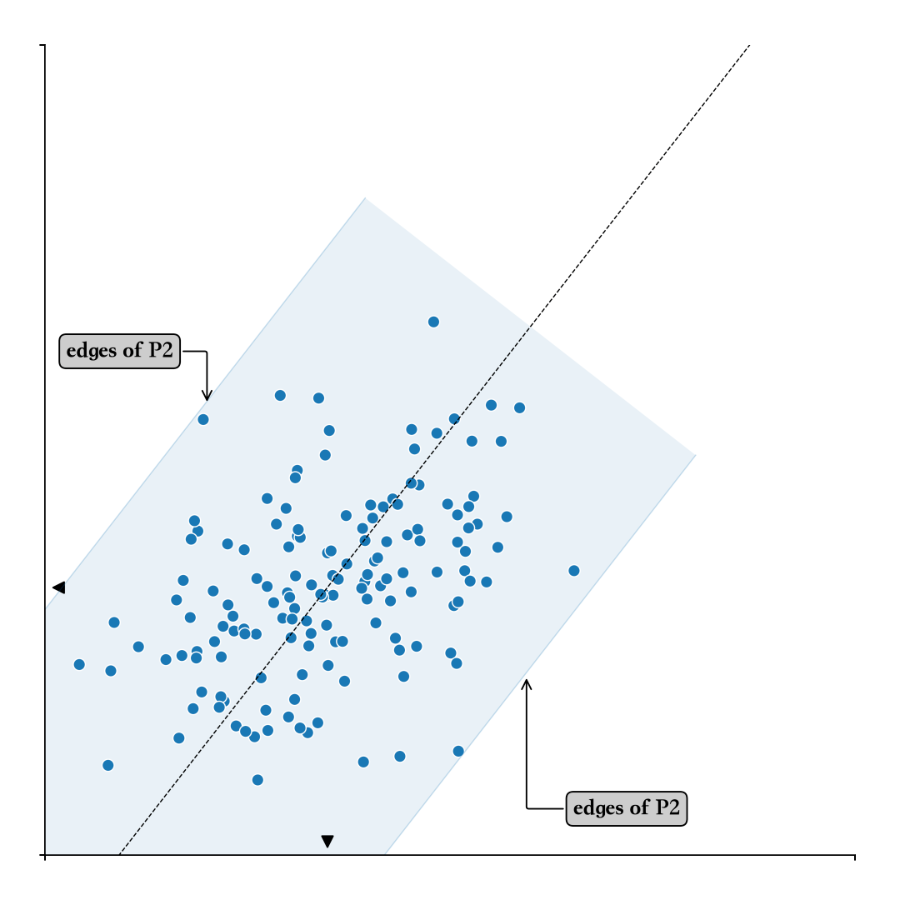

绘制矩形边框

#P3,P4:edgesofP2paralleltoPC1
P3=np.vstack([Zm-10*T,Zm+(6-d)*T])-d*O
plt.plot(P3[:,0],P3[:,1],
color="C0",linestyle="-",
linewidth=0.75,alpha=0.25)
P4=np.vstack([Zm-10*T,Zm+(6-d)*T])+d*O
plt.plot(P4[:,0],P4[:,1],
color="C0",linestyle="-",
linewidth=0.75,alpha=0.25)

ax1.scatter(Zm[0],-2.85,s=50,
color="black",marker="v",
clip_on=False)
ax1.scatter(-2.85,Zm[1],s=50,
color="black",marker="<",
clip_on=False)

offset=30
x,y=-1.2,2
bbox=dict(boxstyle="round",fc="0.8")
arrowprops=dict(
arrowstyle="->",
connectionstyle="angle,angleA=0,angleB=90,rad=10")

定位和平移副轴

这一步是相对复杂些，下面我们拆分多个步骤演示绘制过程。

计算直方图的中心

沿着PC1，并且离矩形稍微远一点。

C=Zm+6*T

计算坐标和大小

该步骤是在标准化Figure坐标中计算坐标和大小。

x,y=fig.transFigure.inverted().transform(
ax1.transData.transform(C))
xo,yo=fig.transFigure.inverted().transform(
ax1.transData.transform(C+2*d*O))
h0=w0=np.sqrt((xo-x)**2+(yo-y)**2)

直方图轴的准备

创建副轴，它必须是方轴: xmax-xmin = ymax-ymin。也可以是非方轴，但它会使问题复杂化。

xmin,xmax=-16,16
#对于直方图来说，对称xlim需要"足够大"
ymin,ymax=0,xmax-xmin
#Y的范围，与x具有同样的范围，且正的
transform=Affine2D().rotate_deg(-rotation)

helper=floating_axes.GridHelperCurveLinear(
transform,(xmin,xmax,ymin,ymax))

ax2=floating_axes.FloatingSubplot(
fig,111,grid_helper=helper,zorder=0)

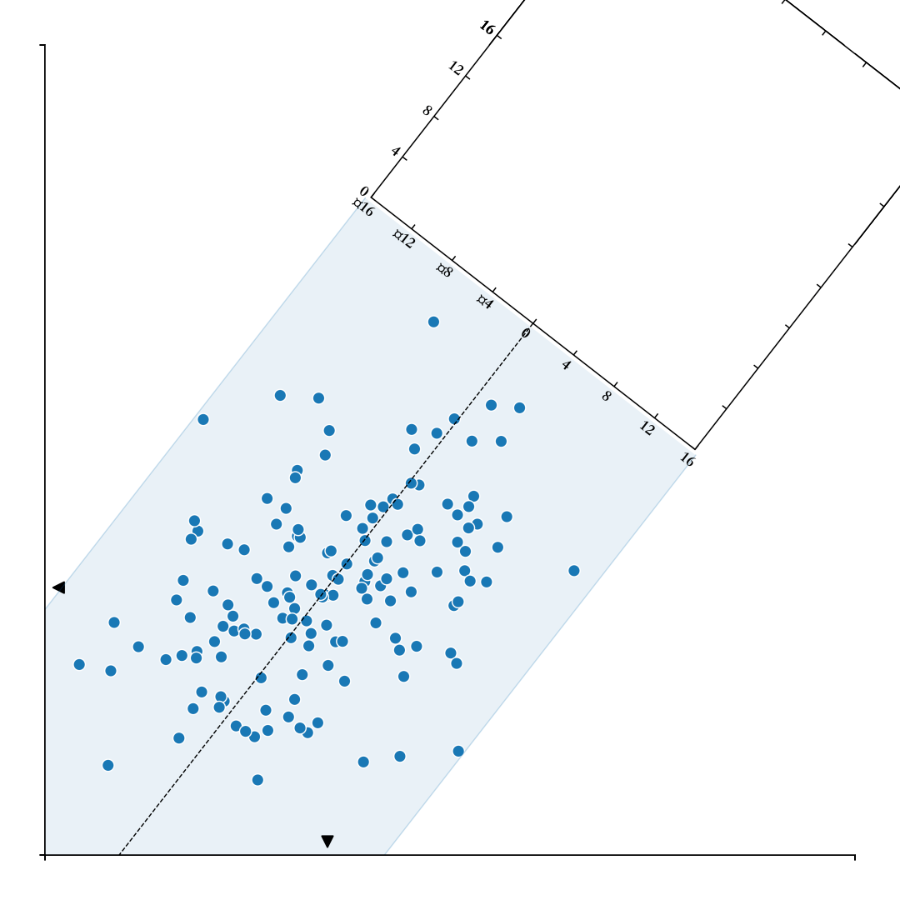

绘制旋转轴

现在已经明确了轴的大小，而它是旋转的。

当我们指定大小和位置时，它与非旋转轴相关，因此我们需要计算边界框。为此，我们旋转四个坐标，从中推导出边界盒坐标。

transform=Affine2D().rotate_deg(-rotation)
#柱状图的轮廓
R=transform.transform(
[(x-w0/2,y-h0/2),
(x+w0/2,y-h0/2),
(x-w0/2,y+h0/2),
(x+w0/2,y+h0/2),
])
#直方图轴的宽度
w1=R[:,0].max()-R[:,0].min()
#直方图轴的高度
h1=R[:,1].max()-R[:,1].min()
ax2.set_position((x-w1/2,y-h1/2,w1,h1))
#添加柱状图轴
fig.add_subplot(ax2)

装饰轴线

只显示底部轴，并且设置底部轴标签不可见，刻度线朝外。

ax2.axis["left"].major_ticklabels.set_visible(False)
ax2.axis["bottom"].major_ticklabels.set_visible(False)
ax2.axis["bottom"].major_ticks.set_tick_out(True)
ax2.axis["left"].set_visible(False)
ax2.axis["right"].set_visible(False)
ax2.axis["top"].set_visible(False)
ax2.set_xticks([0,1])
ax2.patch.set_visible(False)

显示直方图

这里需要注意X轴的范围。

X0: 归一化的bins范围[0,1]
X1: 拉伸箱子范围 [xmin, xmax] = [-16, 16]

counts,bins=np.histogram(-Z1@PC1,bins=12)
#垂直于PC1方向的-Z1直方图，有12个箱子
X0=(bins-bins[0])/(bins[-1]-bins[0])
X1=xmin+(xmax-xmin)*X0
Y=np.array(counts)
#这个辅助轴对于画东西是必要的(不知道为什么)
ax2_aux=ax2.get_aux_axes(transform)
#绘制直方图
ax2_aux.hist(X1[:-1],X1,
weights=Y,facecolor="C0",
edgecolor="white",linewidth=0.25)

np.histogram()是一个生成直方图的函数。

histogram(a,bins=10,range=None,
weights=None,density=False)

a是待统计数据的数组
bins指定统计的区间个数
range是一个长度为2的元组，表示统计范围的最小值和最大值，默认值None，表示范围由数据的范围决定
weights为数组的每个元素指定了权值,histogram()会对区间中数组所对应的权值进行求和
density为True时，返回每个区间的概率密度；为False，返回每个区间中元素的个数

>>>PC1
array([0.61422391,0.78913179])
>>>Z1
array([[-1.54066105,-0.16563199],
[0.93773438,-0.72252605],
[-1.30287079,0.59974387],
[-2.30026345,-2.00336603],
[1.66909925,0.37514488],
...])
#Z1.shape=(150,2)
>>>counts,bins=np.histogram(-Z1@PC1,bins=12)
>>>counts
array([3,4,9,19,16,24,24,18,15,13,4,1])
>>>bins
array([-3.11782694,-2.60852498,-2.09922301,
-1.58992105,-1.08061908,-0.57131712,
-0.06201515,0.44728681,0.95658878,
1.46589075,1.97519271,2.48449468,
2.99379664])

添加标签

这里添加文本注意旋转参数：rotation

dx,dy=(X1[1]-X1[0])/2,0.75
forx,yinzip(X1,Y):
ax2_aux.text(
x+dx,
y+dy,"%d"%y,
ha="center",va="center",
size=8,rotation=-rotation,)

参考资料

[1]

https://matplotlib.org/stable/api/_as_gen/mpl_toolkits.axisartist.grid_helper_curvelinear.GridHelperCurveLinear.html

[2]

Scientific Visualisation-Python & Matplotlib
