如何用 OpenGL 绘制雪花？

AI科技大本营
2022年2月08日12时

作者 | 许向武

责编 | 张红月

出品 | CSDN博客

看冬奥才知道，阿勒泰不但是中国的“雪都”，还是“人类滑雪起源地”。这个说法是否成立，姑且不论，阿勒泰的雪的确很漂亮。冬奥会有一个宣传片，就是借用一朵阿勒泰雪花的视角来讲述冬奥会的故事，既有历史的厚重，又有艺术的浪漫，极具视觉冲击感。

那么问题来了：如何用OpenGL绘制雪花呢？通常，点精灵（point sprite）技术被用于描述大量粒子在屏幕上的运动，自然也可以用于绘制雪花。点精灵可以理解为贴了纹理图片的点——仅用一个vertex就可以把一个2D纹理图片绘制到屏幕的任何位置。

在OpenGL中开启和使用点精灵有一点点复杂，好在WxGL对此做了封装，用起来非常简单。在给出演示代码前，先贴两张雪花的纹理图片。

熟悉GLSL语言的同学，很容易读懂着色器源码。将着色器源码、纹理图片装进模型之后，只需要show一下，雪花就显示出来了。如果想实现雪花飘飘的效果，请参考我的另一篇博文《用OpenGL导演一场烟花盛会，迎接即将到来的新年》（https://xufive.blog.csdn.net/article/details/122743824）。

好了，话不多说，直接上绘制雪花的代码：

import numpy as npimport wxglfrom wxgl import wxplot as plt
vshader_src = """    #version 330 core    in vec4 a_Position;    uniform mat4 u_MVPMatrix;    void main() {         gl_Position = u_MVPMatrix * a_Position;         gl_PointSize = (a_Position.z + 1) * 30;    }"""
fshader_src = """    #version 330 core    uniform sampler2D u_Snow_1;    in float idx;    void main() {         gl_FragColor = texture2D(u_Snow_1, gl_PointCoord);     } """
m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True) # 通过sprite=Treue开启点精灵m.set_vertex('a_Position', np.random.random((300, 3))*2-1) # 随机生成300个点m.add_texture('u_Snow_1', 'res/image/snow_1.png', wxgl.TEXTURE_2D) # 添加雪花纹理m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵
plt.model(m)plt.show()

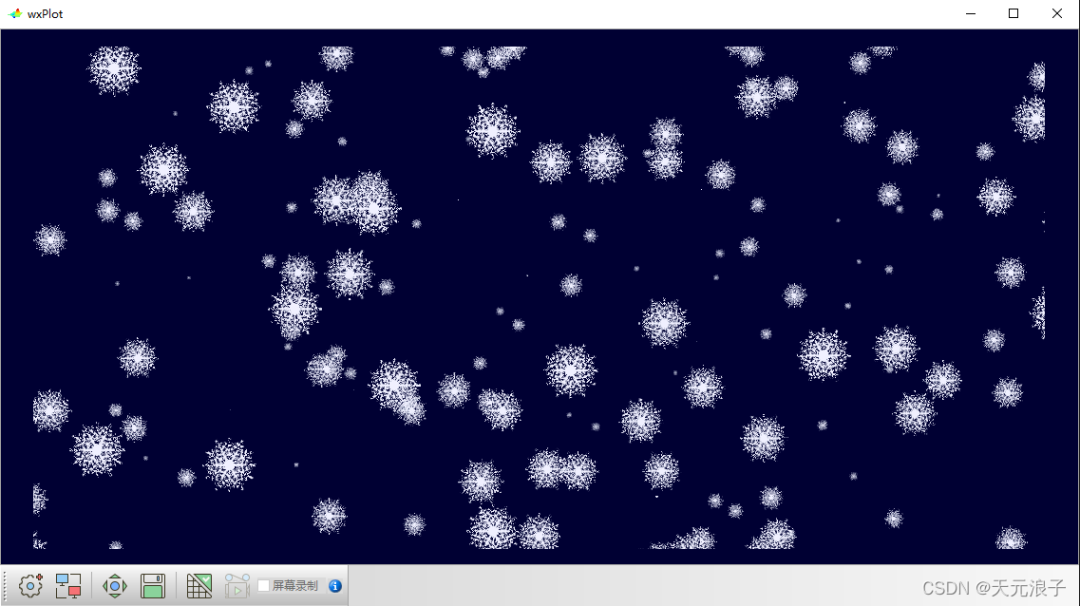

下面是使用snow_1.png做纹理的效果。

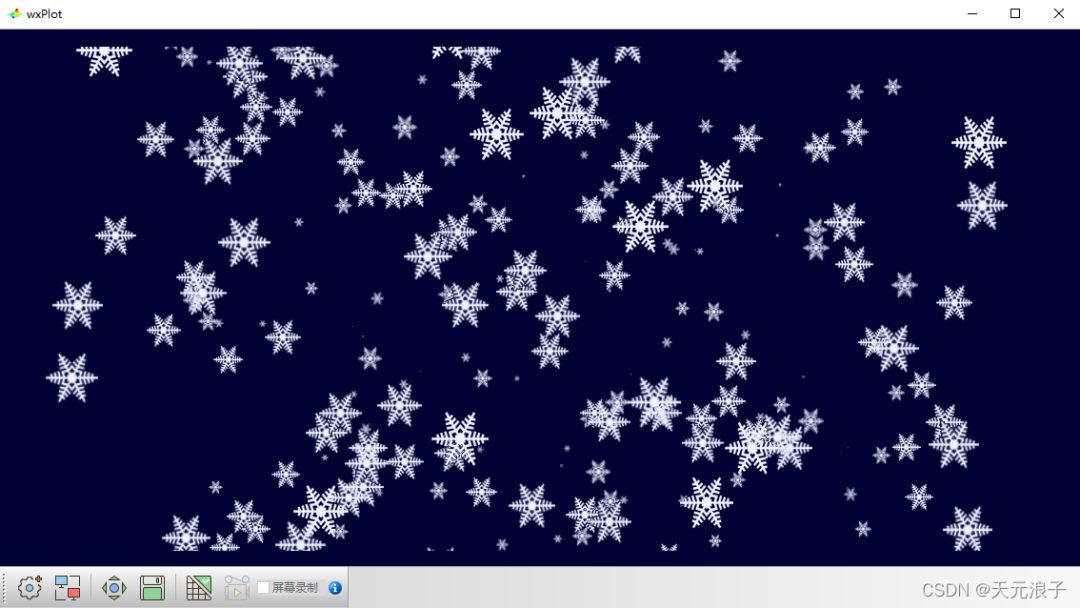

下面是使用snow_2.png做纹理的效果。

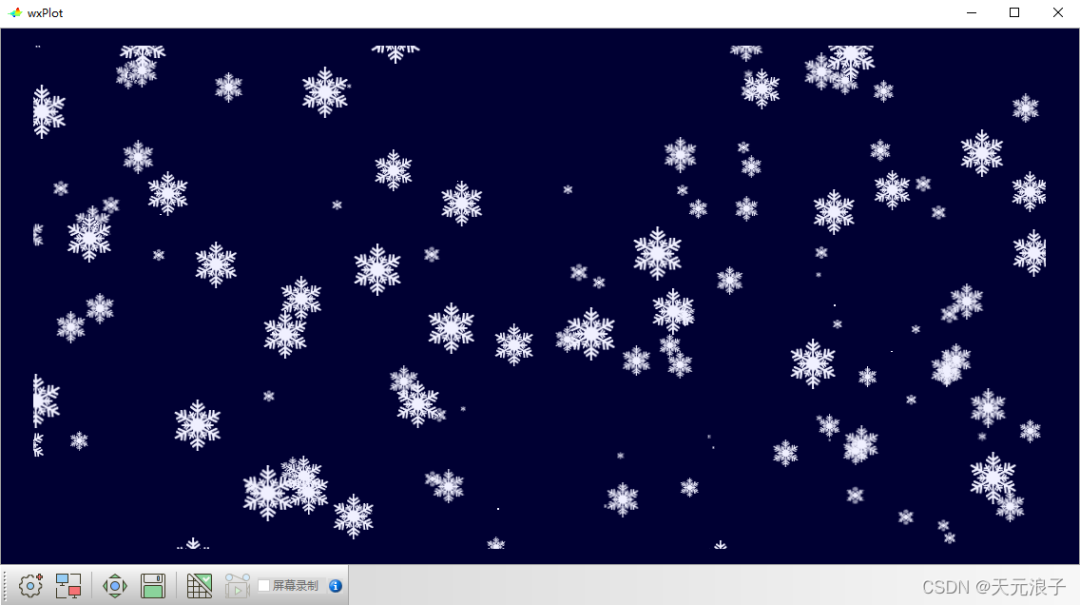

不过，这样的雪花略显单调，毕竟，世界上没有两片完全相同的雪花。怎样让雪花看起来更逼真一点呢？下面的代码尝试在片元着色器中混用两种纹理。

import numpy as npimport wxglfrom wxgl import wxplot as plt
vshader_src = """    #version 330 core    in vec4 a_Position;    uniform mat4 u_MVPMatrix;    void main() {         gl_Position = u_MVPMatrix * a_Position;         gl_PointSize = (a_Position.z + 1) * 30;    }"""
fshader_src = """    #version 330 core    uniform sampler2D u_Snow_1;    uniform sampler2D u_Snow_2;    in float idx;    void main() {         if (fract(sin(dot(gl_PointCoord ,vec2(12.9898,78.233))) * 43758.5453) < 0.5) {            gl_FragColor = texture2D(u_Snow_1, gl_PointCoord);         } else {            gl_FragColor = texture2D(u_Snow_2, gl_PointCoord);        }    } """
m = wxgl.Model(wxgl.POINTS, vshader_src, fshader_src, sprite=True) # 通过sprite=Treue开启点精灵m.set_vertex('a_Position', np.random.random((300, 3))*2-1) # 随机生成300个点m.add_texture('u_Snow_1', 'res/image/snow_1.png', wxgl.TEXTURE_2D) # 添加雪花纹理1m.add_texture('u_Snow_2', 'res/image/snow_2.png', wxgl.TEXTURE_2D) # 添加雪花纹理2m.set_mvp_matrix('u_MVPMatrix') # 设置模型矩阵、视点矩阵和投影矩阵
plt.model(m)plt.show()
